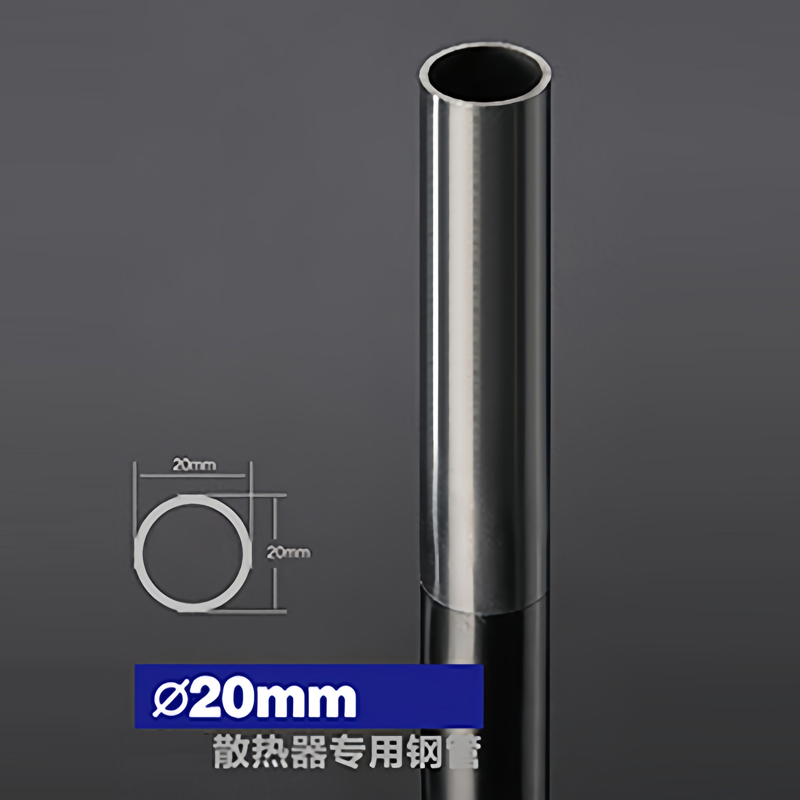

弱电工程穿线小口径焊管外径选型：关键参数与实操指南

在弱电工程中，管线敷设是保障信号传输稳定性的基础环节。穿线小口径焊管因机械强度高、防火性能好，广泛用于安防监控、综合布线、消防报警等系统的管线保护。而外径选型直接影响穿线效率、管材成本与后期维护难度。本文围绕这一核心问题，从技术参数、工程场景、常见误区三个维度展开分析。

一、标准外径与壁厚的匹配逻辑

根据GB/T 3091-2015《低压流体输送用焊接钢管》规定，弱电工程常用的小口径焊管外径集中在DN15（21.3mm）、DN20（26.8mm）、DN25（33.5mm）三档。选型时需同步关注壁厚：1.5mm~2.0mm的薄壁管适用于明敷或轻载场景，2.5mm~3.0mm厚壁管则用于埋地或承重墙内敷设。误区在于“外径越大越好”——若管径过大，弯头半径会随之增大，占用土建空间；若管径过小，则线缆填充率易超过40%的规范上限，导致散热不良或穿管困难。

二、线缆容量计算与空间余量设计

以网线为例，超五类非屏蔽网线外径约5.5mm，6类屏蔽网线约6.8mm。按行业标准，DN20焊管（内径约22.8mm）可穿放3根6类网线（填充率约38%），而DN25焊管（内径约29.2mm）可穿放5根同类线缆。实操中建议预留10%~15%余量，避免因弯头过多导致实际穿管阻力剧增。例如某弱电工程案例中，设计方选用DN15焊管穿放2根视频同轴电缆，因未考虑中间接头处的局部隆起，施工时出现卡线，后期改用DN20焊管后问题解决。

三、场景化选型建议

1. 水平布线桥架连接段：优先使用DN20焊管，配合90°弯头满足层高限制，外径26.8mm适配常用线夹。
2. 预埋于混凝土楼板：推荐DN25焊管，壁厚≥2.5mm，防止浇筑振捣时管壁变形挤压线缆。
3. 明装于弱电井：可选择DN15焊管用于光纤入户线路，因光纤直径仅3mm，但需注意管卡间距控制在1.2米以内，避免管体下垂。
4. 存在电磁干扰区域：需选用镀锌焊管，外径选型不变，但接口处必须做跨接接地，此时外径公差应≤±0.5mm，否则接地环夹无法紧密贴合。

四、外径选型的常见误区

部分从业者盲目参照强电施工标准，使用DN32（42.3mm）焊管穿放弱电线缆，导致每米管材成本增加40%以上，且弯头占用天花板高度。另一极端是刻意选用超薄壁管（壁厚＜1.2mm），虽外径看似符合要求，但管体在穿线过程中易被钢带刮出凹痕，影响防火完整性。正确做法是：先确认线缆总截面积，反推管材内径需求，再逆向外径取值，同时参考JGJ 16-2008《民用建筑电气设计规范》中关于金属管敷设的弯曲半径要求（≥6倍管外径）。

五、案例：商业综合体弱电管线优化

某大型商场弱电系统含950个监控点位，原设计全部采用DN25焊管。深化设计时，项目组将非承重墙内的垂直段改为DN20焊管，水平桥架连接段保留DN25，同时将光纤专线路段改为DN15穿线小口径焊管。最终节省管材费用11%，施工周期缩短2天，且信号衰减测试全部达标。关键点在于：按管段功能分级选型，而非一刀切使用同规格外径。

六、经济性对比与采购建议

当前市场（2025年）DN20热镀锌焊管（外径26.8mm×壁厚1.8mm）均价在6.8元/米，DN25同等壁厚约为9.2元/米。对于单项目超3万米的弱电工程，DN20与DN25的选型切换可产生数万元价差。采购时需注意：量取外径是否在国家标准公差范围内（DN20允许偏差±1%），避免供应商用“缩管工艺”将DN25内径缩小冒充DN20规格。
