3D 打印设备冷却小管小口径焊管参数详解

在3D打印设备运行过程中，冷却系统的稳定性直接影响打印精度和设备寿命。其中，冷却小管作为热量交换的关键通道，其小口径焊管的参数选择至关重要。本文将从管径、壁厚、材质和焊接工艺四个维度，解析核心参数对冷却效率的影响。

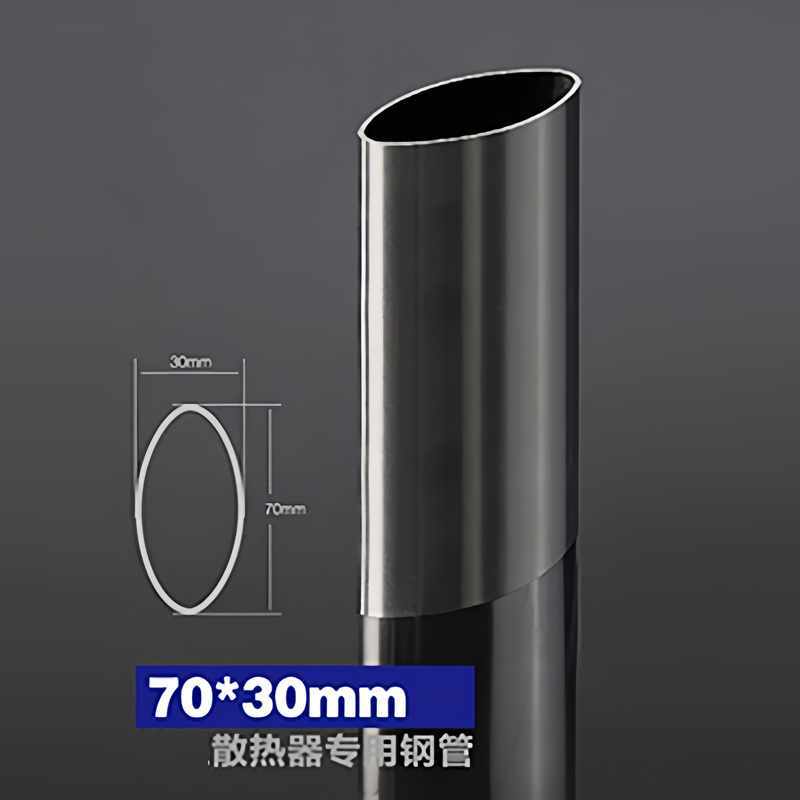

一、管径与壁厚的匹配逻辑

小口径焊管的外径通常集中在 3mm至12mm 之间，内径则需根据冷却介质流量计算。以水冷系统为例，流量（Q）与管径（d）的关系满足公式 Q=πd²v/4（v为流速）。若管径过小，阻力增大导致泵压升高；管径过大则降低换热效率。常见推荐参数为：外径6mm、壁厚0.8mm的304不锈钢管，其内径4.4mm可满足大多数桌面级3D打印机激光头的冷却需求。

壁厚需兼顾导热与抗压。壁厚在 0.5mm-1.2mm 范围内时，导热系数损失可控制在5%以内，但若用于高温打印（如PEEK材料），建议选用壁厚1.0mm以上的焊管以耐受150℃以上的工作温度。

二、材质选择对比

• 316L不锈钢焊管：耐腐蚀性优于304，适用于含乙二醇的防冻冷却液，寿命长达5年以上。
• 铜合金焊管：导热系数是不锈钢的15倍，但价格高出40%，适合对散热效率要求极高的工业级设备。
• 钛合金焊管：仅用于医疗级3D打印设备，兼具轻量化和生物相容性，但加工难度大。

三、焊接工艺的隐性参数

冷却小管的焊接接头质量决定了泄漏风险。自动氩弧焊是主流工艺，关键控制参数包括：

• 焊接电流：0.5mm壁厚管材建议30-50A，1.0mm壁厚需提升至60-80A
• 保护气体流量：氩气流量8-12L/min，可减少焊缝氧化
• 焊后处理：酸洗钝化可消除焊缝应力，防止冷却液中的氯离子腐蚀

四、案例分析与参数校准

案例1：某品牌FDM打印机因使用外径8mm、壁厚0.6mm的镀锌焊管，运行6个月后出现多处点蚀泄漏。更换为 壁厚1.0mm的316L焊管 后，故障率降低92%。

案例2：工业光固化打印机冷却系统采用 外径4mm 的纯钛焊管，配合0.3mm×0.3mm的异形流道设计，使激光器温度波动控制在±0.5℃内，打印成品翘曲率下降15%。

五、三维参数协同优化

实际应用中，需将管径、材质、焊接工艺视为整体系统。例如，当冷却液为去离子水时，316L焊管搭配0.8mm壁厚与自动氩弧焊，可在2bar压力下实现1.2L/min流量，这是多数3D打印设备散热的最优平衡点。通过建立参数数据库（如焊接速度与管径的映射关系），可减少试错成本。

以上参数调整需注意：管径公差建议控制在±0.05mm以内，焊接热影响区宽度不宜超过1.5mm，否则可能导致局部壁厚减薄引发应力开裂。
